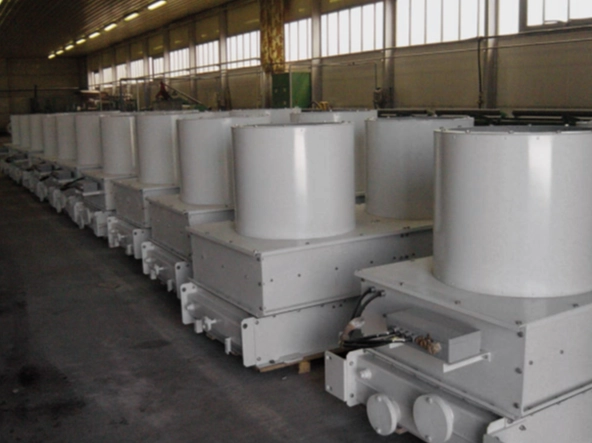

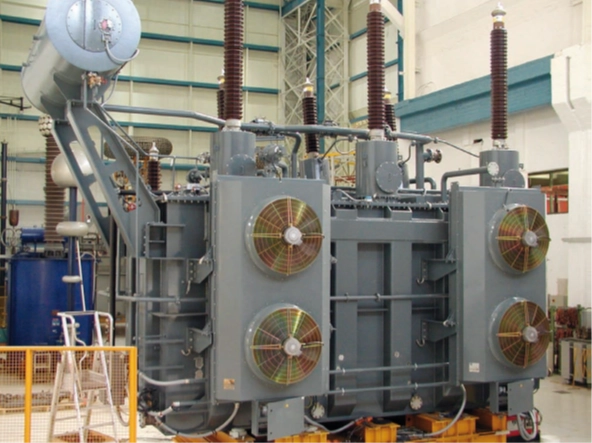

Transzformátor olajhűtő sorozatunk kiváló műszaki jellemzőkkel rendelkezik a hagyományos hőcserélőkhöz képest. Hatékonyabb hőátadási jellemzőkkel nagyobb hőkapacitást biztosítanak azonos feltételek mellett. Fajlagos tömegük és térfogatuk a lehető legkisebb, így kevesebb alapanyag felhasználásával költséghatékonyan előállíthatók. A speciálisan kialakított apróbordák alacsonyabb légoldali ellenállást biztosítanak. Az eredmény alacsonyabb elektromos fogyasztás, gazdaságosabb működés. További előny az alacsonyabb zajszint, amely segíti a felhasználót, hogy kisebb távolságokat fogadjon el a transzformátortól.

A TMI hűtő sorozat műszaki jellemzői:

• Magas hőátbocsátási tényező adott körülmények között (kb. 500-700 W/m²K)
• Alacsony zajszint (65-70 dB(A), hangnyomás szint 2 m-en az IEC 551 szerint)
• Viszonylag kis tömeg (4,3-6 kg/kW)
• Alacsony energiafogyasztás (olajszivattyú + ventilátorok)

Csőköteg:

A csőköteg speciális, jó termikus jellemzőkkel rendelkező apróbordás csövekből áll, amelyeket a TECHNOLÓGIA Kft fejlesztett, szabadalmaztatott és gyárt. A csövek anyaga Ø 15×1,5 mm-es szénacél, a lamellák pedig 0,33 mm vastagságú alumíniumból készülnek. Egy lamella 4 csövet köt össze. A csövek és a peremes lamellák közötti kiváló kapcsolat a csövek hidraulikus tágításával érhető el. A peremek a cső hosszában folyamatosan érintkeznek, így az acél magcső felülete nincs kitéve semmilyen korróziónak, kivéve azokat a végeket, ahol a csőkötegfalakkal együtt gondosan festettek. Igény esetén a csövekbe turbulátorokat építünk be, hogy javítsuk a csőköteg hőátadási jellemzőit. A bordáscső elemek a csőkötegfalba hegesztéssel kapcsolódnak. A hegesztett szerkezet megakadályozza az olajszivárgást az élettartam során. A ki és belépő olajkamrák, megfelelő módon légtelenítő és leeresztő szeleppel vannak ellátva. A csatlakozó karimák pozícióját, bizonyos határok között a megrendelő megszabhatja a beépítés követelményei szerint.

A TMI sorozatú hűtők mindegyike ezekből a speciális csövekből készül, de igény szerint mángorolt bordáscsövű hűtőket is szállítunk.

Ház:

A hűtők tűzihorganyzott, festett acél házzal vannak felszerelve. A ventilátorok a házra csavarozva vannak, és ez megfelelő profilja révén megkönnyíti a hűtő belsejében a légáramlást is. Igény szerint a ventillátor kihajtható kivitelű. A nagyobb hűtőken fogantyúkat helyezünk el, hogy biztosítsuk a könnyű hozzáférést a tisztításhoz.

A hűtők oldallemezei U-profilból készülnek a kiváló mechanikai stabilitás érdekében. Ezek ovális furatokon keresztül csavarokkal vannak az olajkamrákhoz csatlakoztatva, hogy lehetővé tegyék a hőtágulást. Az oldallemezeken találhatók az emelőhorgok és a bakok, valamint a földelési pont. A bakok kialakítása a hűtő beépítési helyzetéhez igazodik.

Ventilátorok:

A TMI sorozatú hűtők Ziehl Abegg (Németország) alacsony zajszintű, alumínium járókerekes ventilátorokkal vannak felszerelve. A ventilátorok 900 vagy 1000 mm átmérőjűek és 8 vagy 12 pólusú mókuskalitkás motorral rendelkeznek. Egyedi gyártású hűtők esetén 710 és 800 mm-es ventilátorok is rendelkezésre állnak. A motorok csillag vagy delta kapcsolással állíthatók két különböző sebességhez. Minden hűtő szívó üzemmódban működik, ami jobb belső légáramlást eredményez.

Szivattyúk:

A TMI hűtők a Technológia Kft. által gyártott szivattyúkkal vannak felszerelve. A teljes választékot külön prospektusban mutatjuk be. A TMI-sorozatunkra vonatkozó típusok főbb jellemzőit a 8. és 9. oldalon ismertetjük.

A TMI hűtőket a legmagasabb összhatásfok elérésére optimalizáltuk, speciális igények esetén a csőkötegek különböző szivattyú- és ventilátorkészlettel kombinálhatók. Ebben az esetben szakértőink a beérkezett paraméterek alapján személyre szabott árajánlatot adnak.

Olajáramlás jelző:

A transzformátor biztonságát szolgálják a kötelezően beépített TMI olajátáramlás jelző. Ezek az olajáramlás kimaradása, azaz a szivattyú leállása esetén adnak jelzést. Az olajhűtés kimaradása esetén ugyanis fennáll a transzformátor tűz- vagy robbanás veszélye.

Csatlakozó karima:

A hűtők és szivattyúk csatlakozó karimái megfelelnek az EN 1092-1 szabványnak. Méreteik DN80, 100, 125 és 150, nyomásosztályuk PN16. A karimák tényleges méretét a fő adattáblázat tartalmazza (6. oldal). Kérésre nem szabványos mérettel is biztosítunk karimákat.

Felületvédelem:

A TMI hűtőket a megadott RAL színben szállítjuk. A felületek előkészítése az ISO 12944 és ISO 8501-12 szabvány szerint történik. Az összes acél vagy öntöttvas felületet 3 rétegű CHING márkájú bevonat védi.

A festés rétegrendje:

60 μm alapozóréteg:

• Szivattyú és olajkamrák: kétkomponensű, poliamid erősítésű cinkporos epoxi alapozó
• Tűzihorganyzott ház és oldallemezek: epoxi-cinkfoszfát alapozó

60 μm-es közbenső réteg: Epoxi-cinkfoszfát festék

60 μm-es fedőréteg: Poliuretán festék

Igény esetén más termék is használható.

Terminál vagy vezérlő doboz:

A szivattyú és a ventillátorok kábelei tömszelencéken keresztül festett acél csatlakozódobozba kerülnek. A védettség IP66. Igény szerint helyi központot tudunk biztosítani. Alapvetően tartalmaz motorvédő relét, központi megszakítót, kábelcsatlakozókat és páralecsapódás elleni fűtést is. Ebben az esetben a védelem IP66 / IP2X lehet. A hűtők igény esetén biztonsági kapcsolóval is felszerelhetők.

Szállítás előkészítése:

Normál szállításhoz 2 hűtőt szerelünk fel egy speciális raklapra, egymás fölé vízszintes helyzetben. A felsőt 4 acélrúdra támasztott keret tartja. A karimák lezárt állapotban, a ventilátorrácsokat pedig műanyag fóliaburkolat védi. A szivattyút és az olajáramlás jelzőt külön fadobozban szállítjuk. Kérésre tengerálló csomagolást is tudunk biztosítani.

OPCIÓK:

Védőrács:

Ha nagy a valószínűsége annak, hogy a hűtőbordákat rostok vagy növényi maradványok (levelek, stb.) szennyezik, akkor a hűtők hátulján (szívó oldal) finom rozsdamentes acél hálót tudunk rögzíteni.

Hangcsillapító:

Iparágvezető, alacsony zajszintű hűtőventilátorokat alkalmazunk, de speciális igények esetén további zajcsökkentő intézkedéseket is bevezethetünk. Ez egy speciális házat foglal magában, amely lehetővé teszi 60 dB(A) alatti zajszint elérését.
