Műszaki jellemzők:
A keresztbordás csövek alkalmazásával – rossz külső oldali hőátadás eseten is – jó hőtechnikai paraméterekkel rendelkező, hatékony hőcserélők állíthatók elő gazdaságosan a külső hőátadó felület jelentős megnövelése következtében.

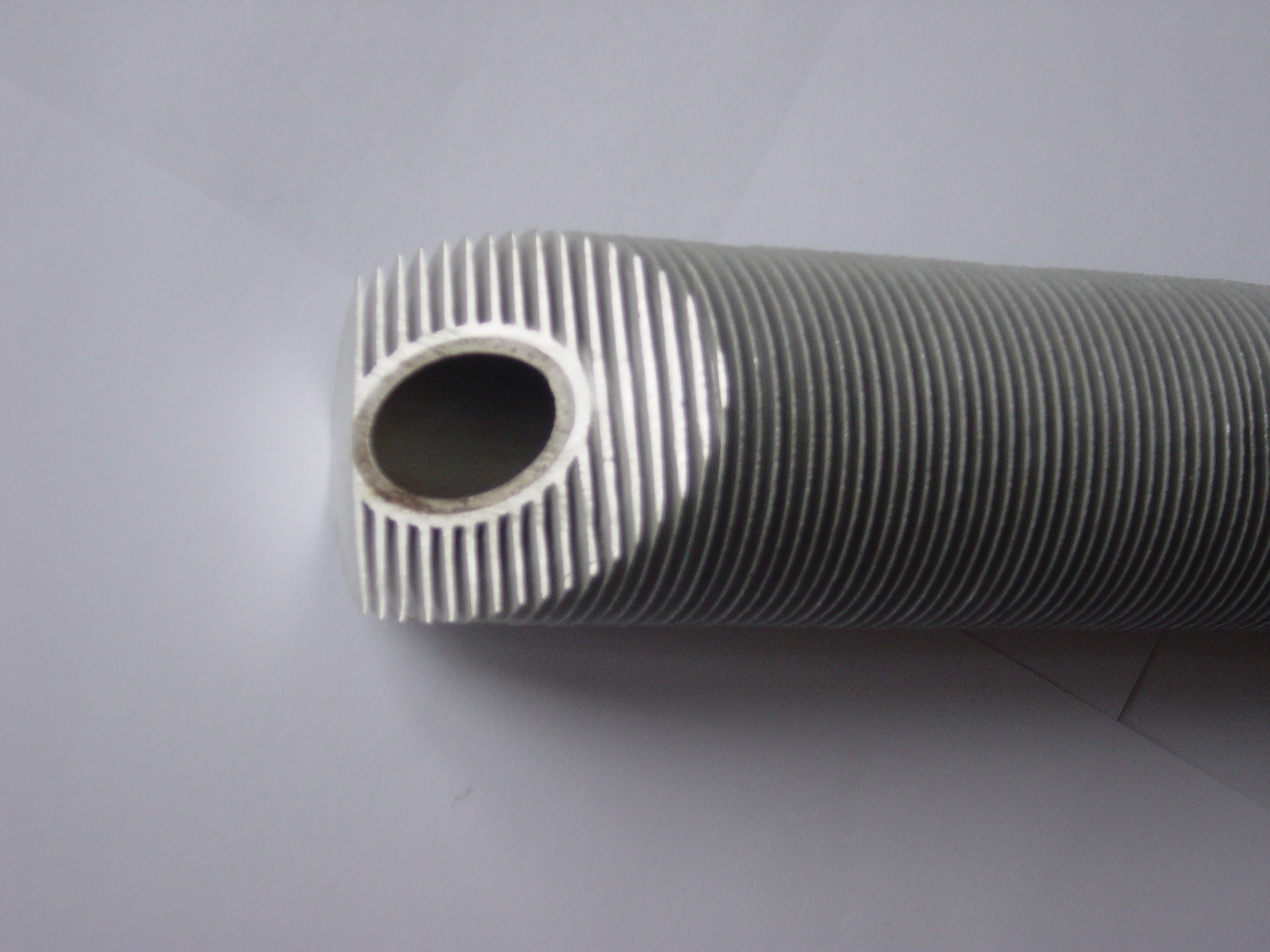

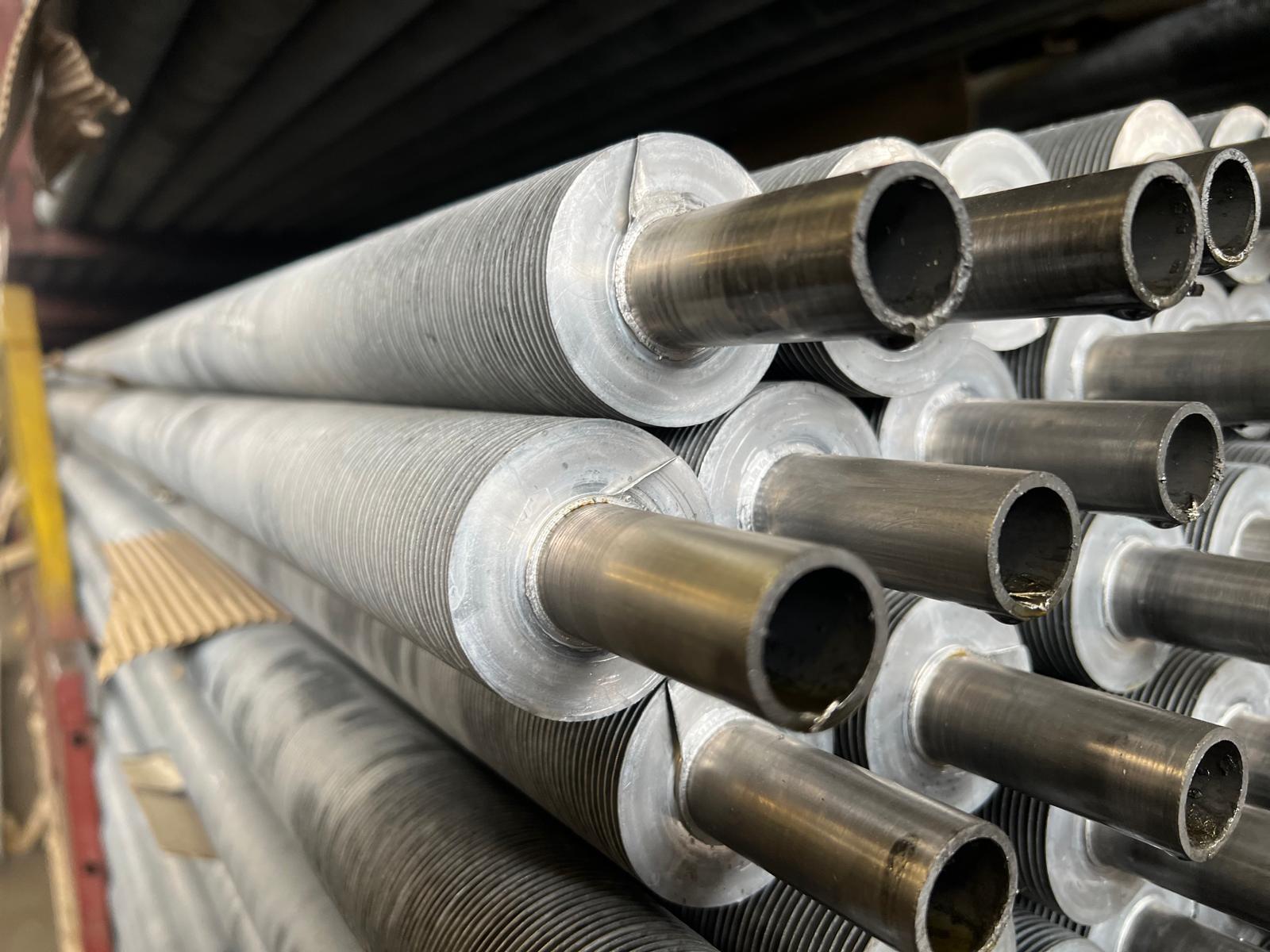

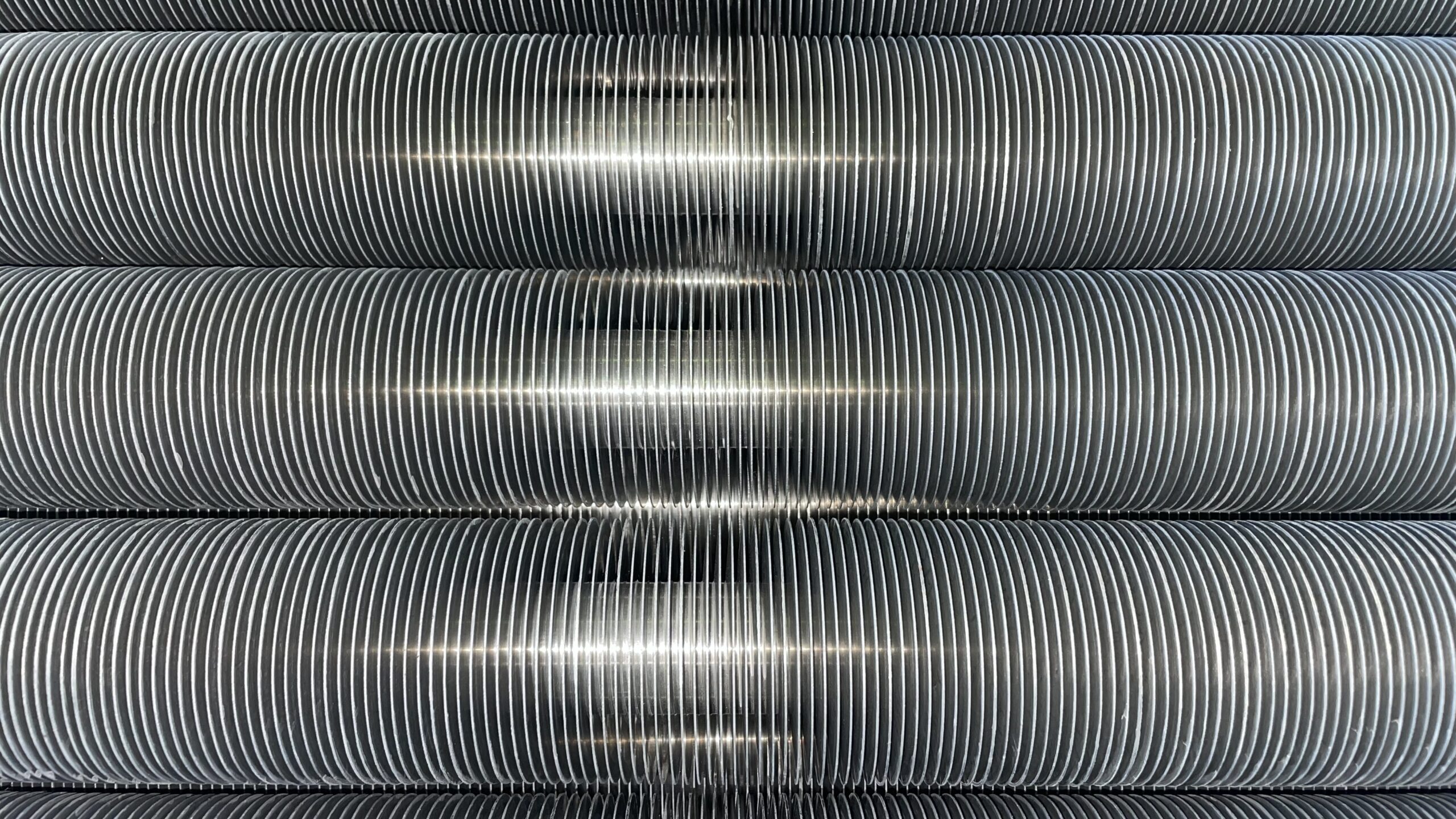

A mángorolt keresztbordás csöveknél a bordákat menetszerűen hengerlik ki a vastagfalú alumínium vagy rézcsőbőI.
A kereszt bordás csövek készülhetnek belescsővel, vagy belescső nélküli kivitelben.
A béléscső anyaga lehet szénacél vagy ötvözött acél. A cső falvastagságát és minőséget a belső nyomás es a közeg kémiai tulajdonságai határozzak meg. Béléscsövet akkor alkalmaznak, ha a belső közeg nagyobb nyomása vagy korrózióveszélyessége miatt nem felel meg az alumínium, illetve, ha a csővégeket acélcsőfalba kell behegeszteni, vagy bepréselni.
A bordák anyagai: AlMgSi 0,5, EN AW 6060/O, EN AW 1060F

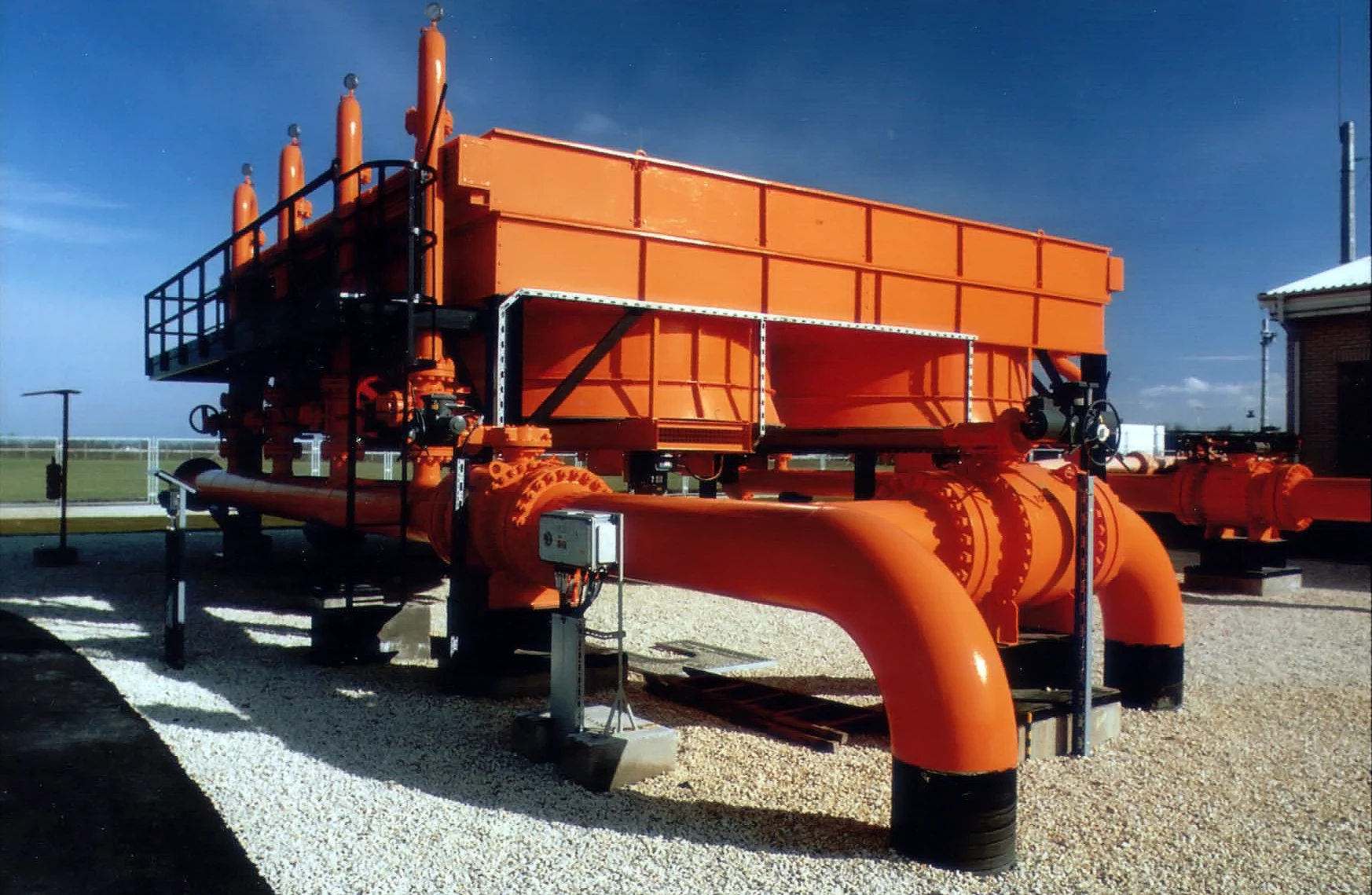

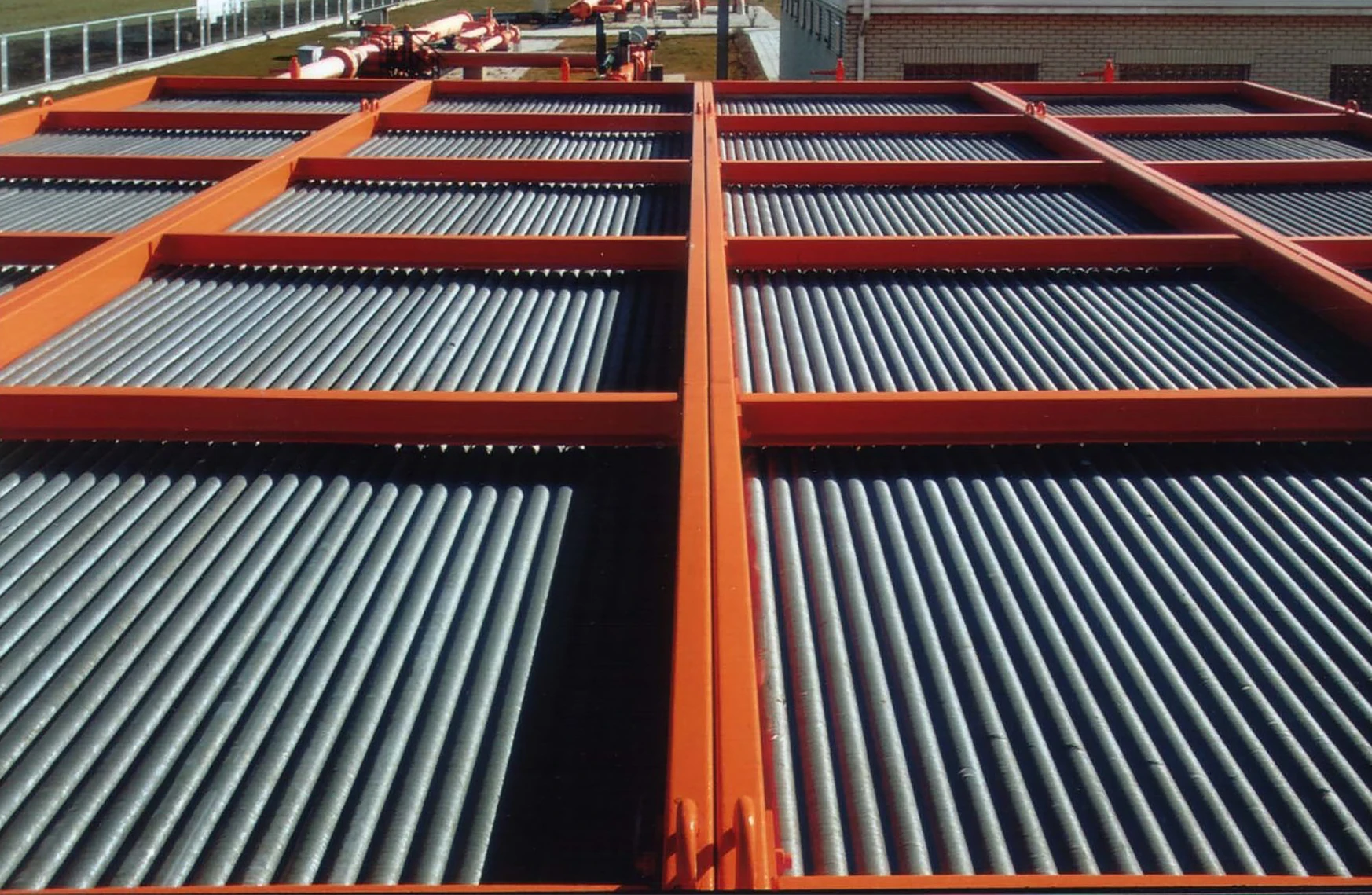

Mángorolt keresztbordás csövek főbb felhasználási területek
Felhasználásának előnyei
| Típus | dR (mm) | dj (mm) | dK (mm) | Bordaszám (Borda/inch) | a (mm) | b (mm) | Felület (m2/m) |
| 38/16-7 | 38 | 16 | 19 | 7 | 3,63 | 1 | 0,529 |
| 38/16-10 | 38 | 16 | 19 | 10 | 2,54 | 0,6 | 0,71 |
| 38/19-7 | 38 | 19 | 22 | 7 | 3,63 | 1 | 0,485 |
| 48/25-7 | 48 | 25 | 28 | 7 | 3,63 | 1 | 0,746 |
| 48/25-10 | 48 | 25 | 28 | 10 | 2,54 | 0,6 | 1,028 |
| 57/25-10 | 57 | 25 | 28 | 10 | 2,54 | 0,6 | 1,612 |
| 63/32-10 | 63 | 32 | 35 | 10 | 2,54 | 0,6 | 1,807 |
Maximális hossz: 12 fm
Ellenőrzés, szállítás: A jó hőátadás biztosítás céljából az almíniumcsőnek a béléscsövön jól kell tapadnia. A tapadást speciális szakítógépen végezzük.
Gyártmányainkról MSZ EN 10204-2.3 szerinti műbizonylatot adunk.
Igény esetén vállaljuk a csövek méretre szabását, a csővégek behengerlésre vagy behegesztésre való kialakítást (bordamentesítést) is.
Szállítás kalodában.

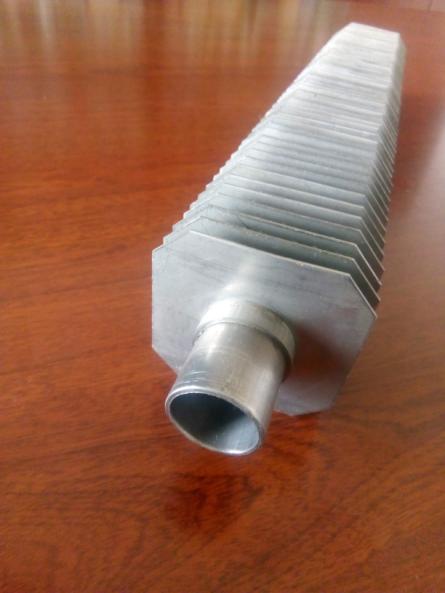

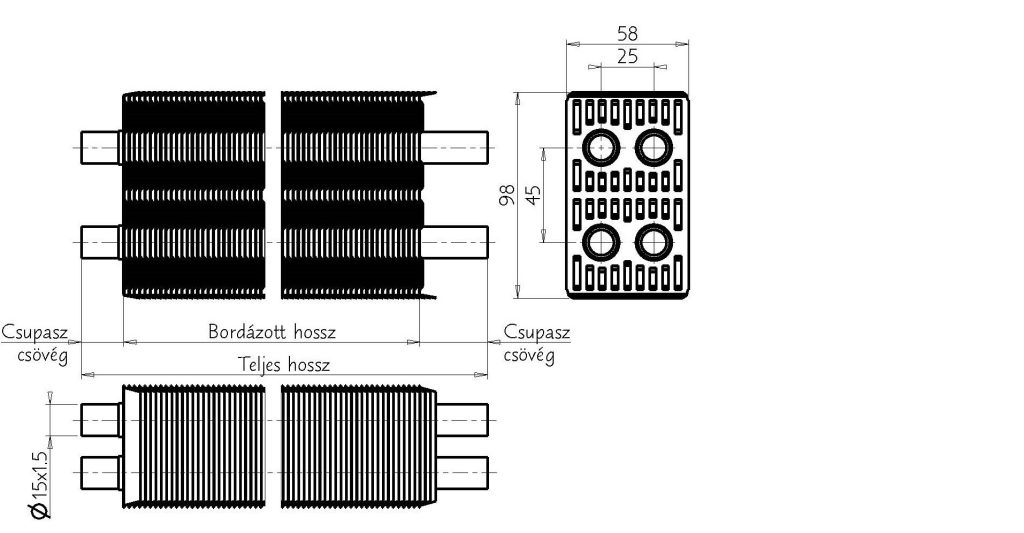

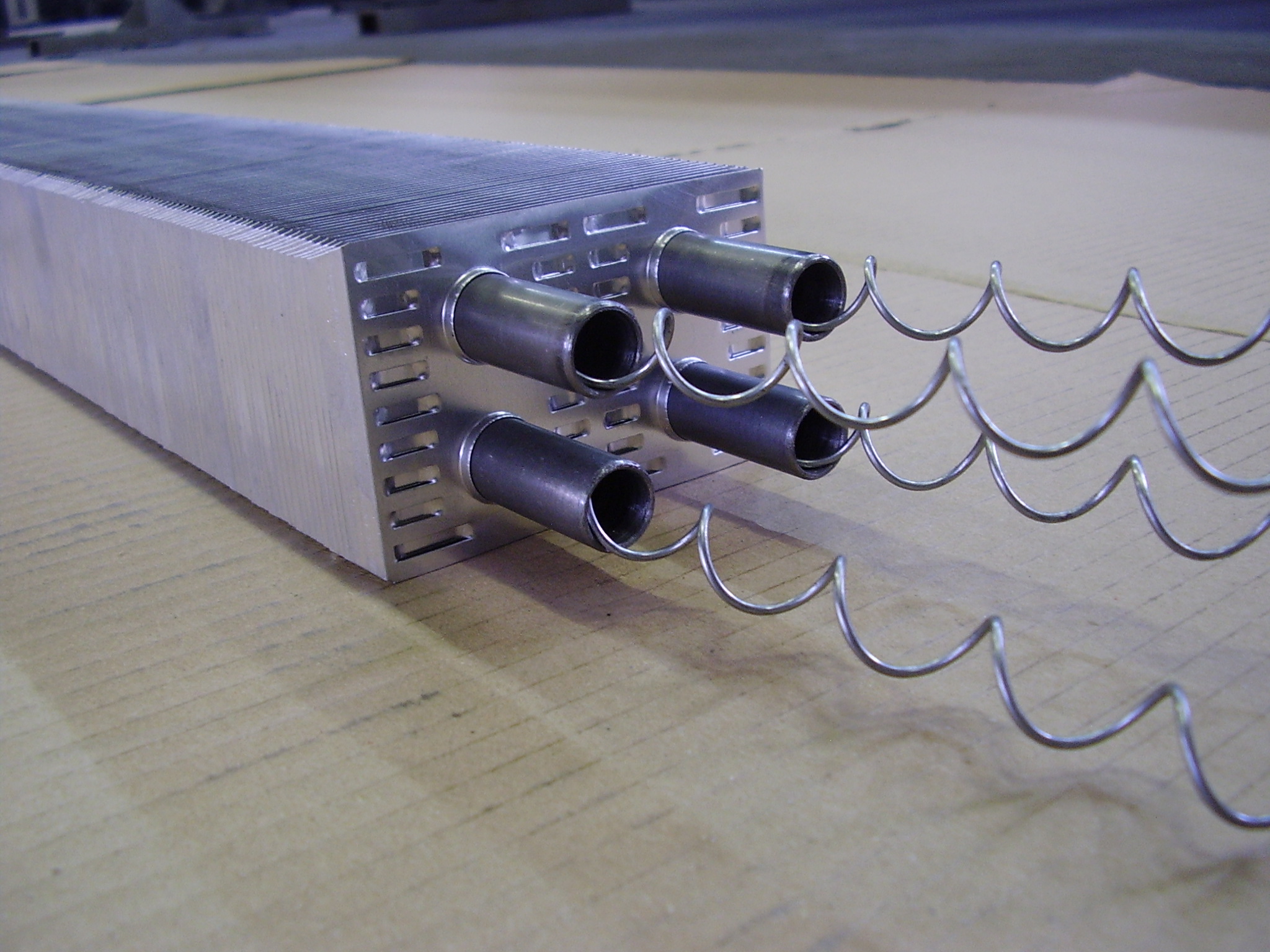

Az acélbordás cső Ø15 mm külső átmérőjű csőre felfűzött, kiperemezett, apróbordás
lamellákból áll.
A bordákat a csőre lazán felfűzik, axiális irányban összeszorítják, majd a csövet belső
hidraulikus nyomással, (hideg folyatással) feltágítják. Ez utóbbi művelet biztosítja a cső és a
bordák közötti fémes kapcsolatot.

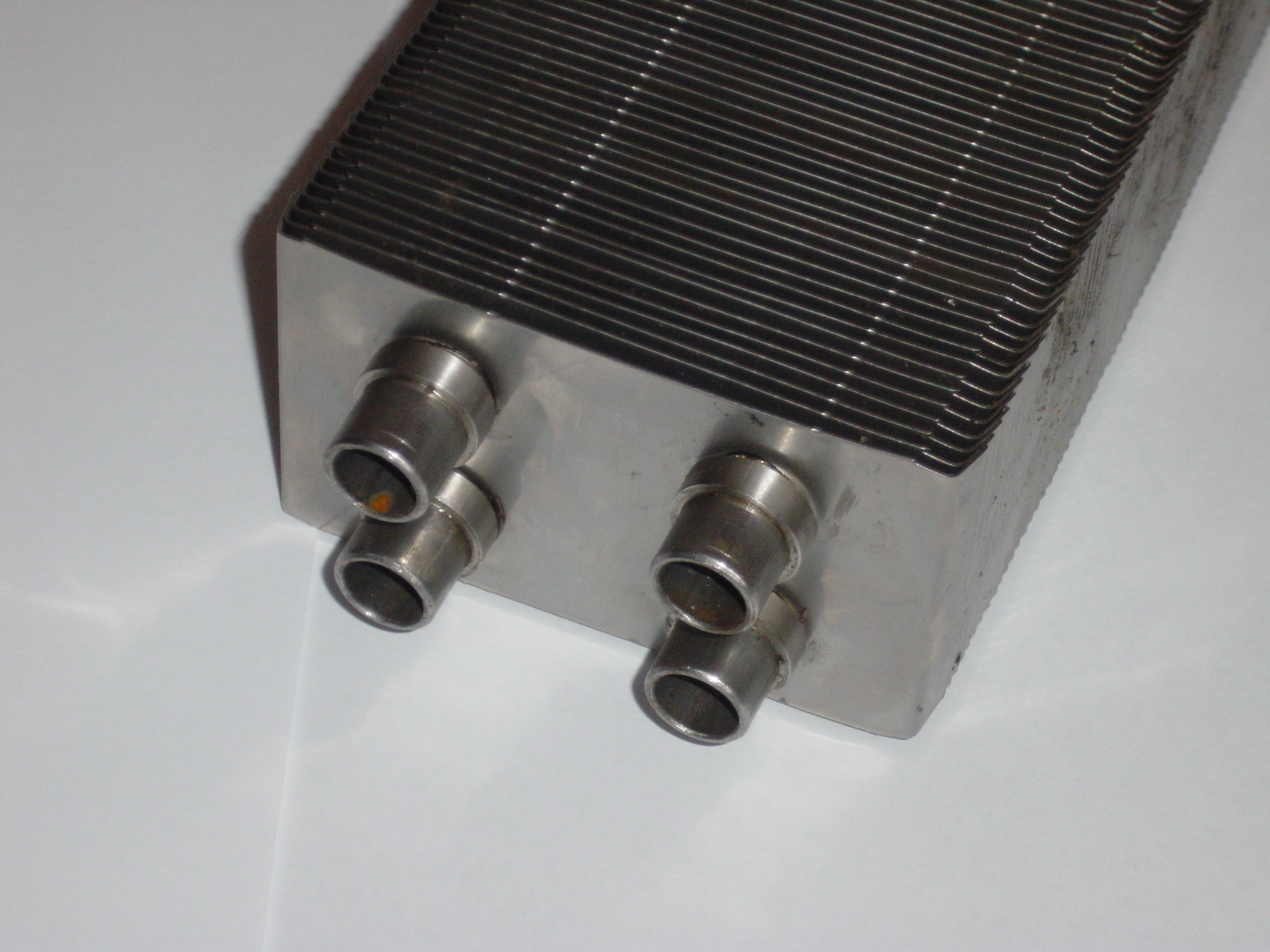

A bordáscső készülhet szénacél, rozsdamentes acél vagy réz magcsővel. A bordák anyaga
lehet alumínium vagy rozsdamentes acél. A rozsdamentes acél bordázat, apróbordák nélkül
készül.
Bordáscső adatai:
Borda külső méret: 98×58 mm
Osztás: 2,5 mm
Vastagság: 0,33 mm
Hőátadó felület:
Borda: 4,842 m 2 /fm
Magcső: 0,188 m 2 /fm (4 db)
Csőosztás: 45/25 mm
Bordáscső elemek osztása: 100/60 mm
Tömeg: 4,1 kg/fm (Ø15×1,5 mm acél magcső esetén)
Bordasűrűség: 400 borda/fm

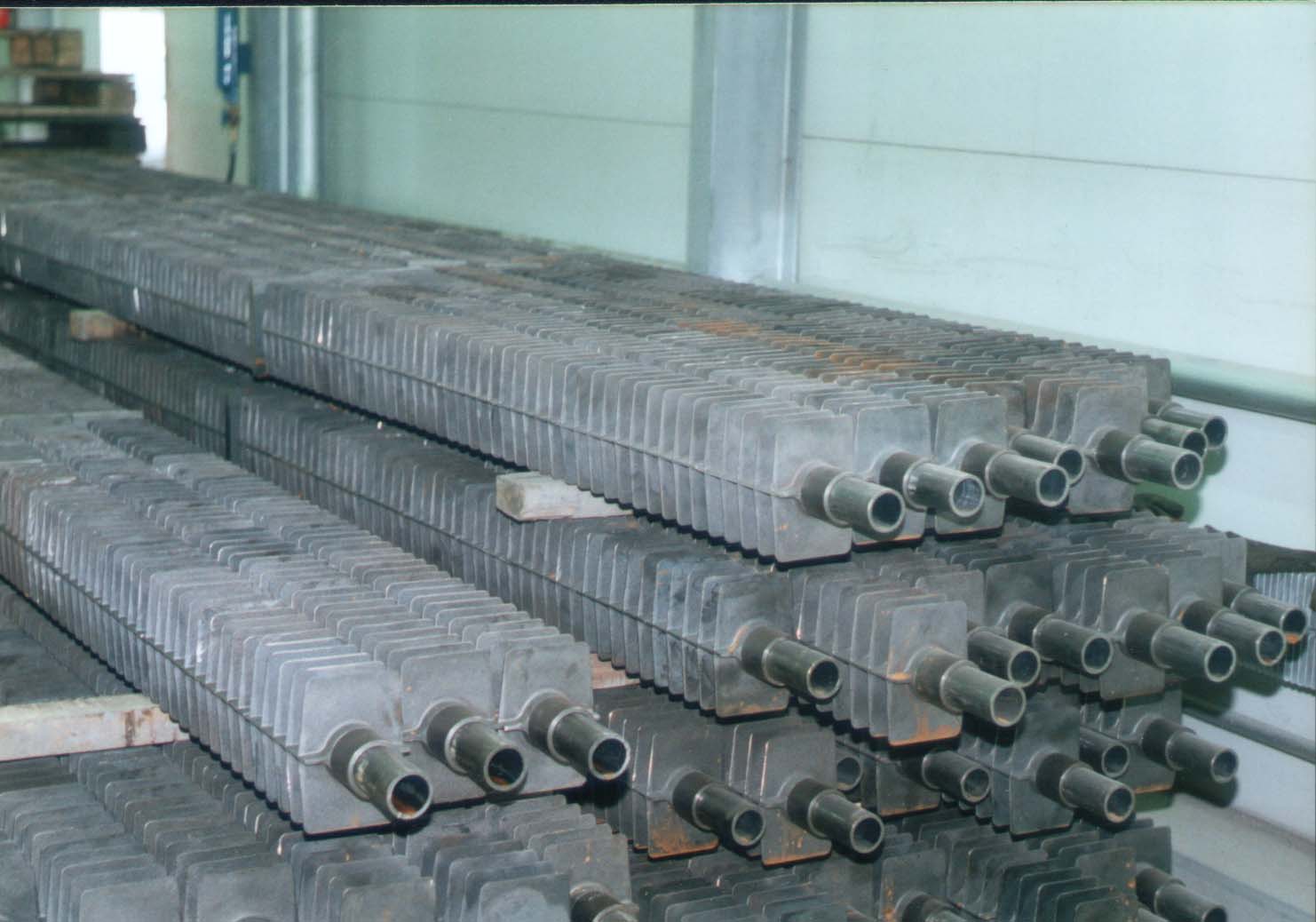

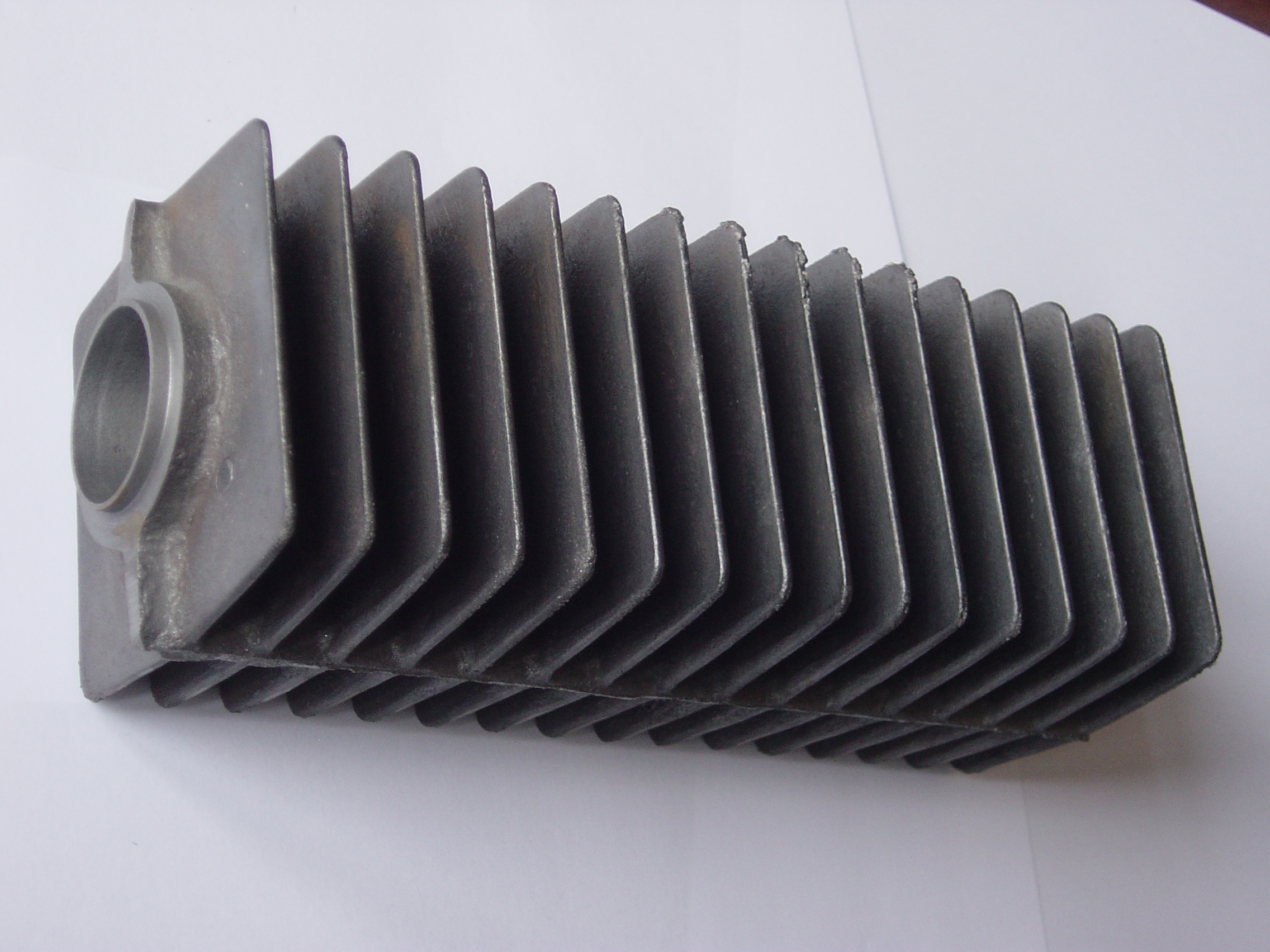

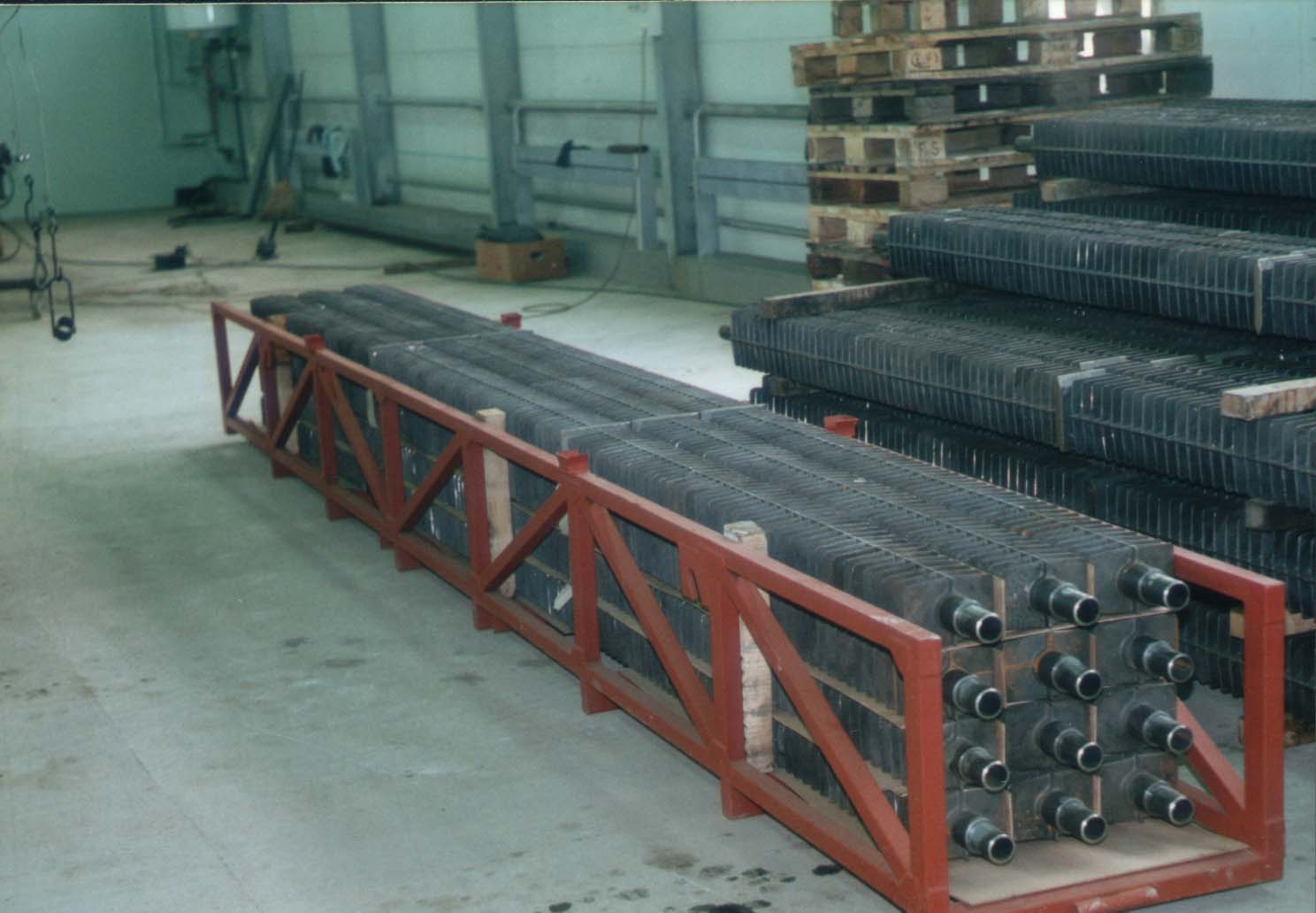

A Technológia Mérnöki Iroda Kft. gyártja a speciális hatszögletű, illetve négyszögletű öntöttvas-bordás csöveket.

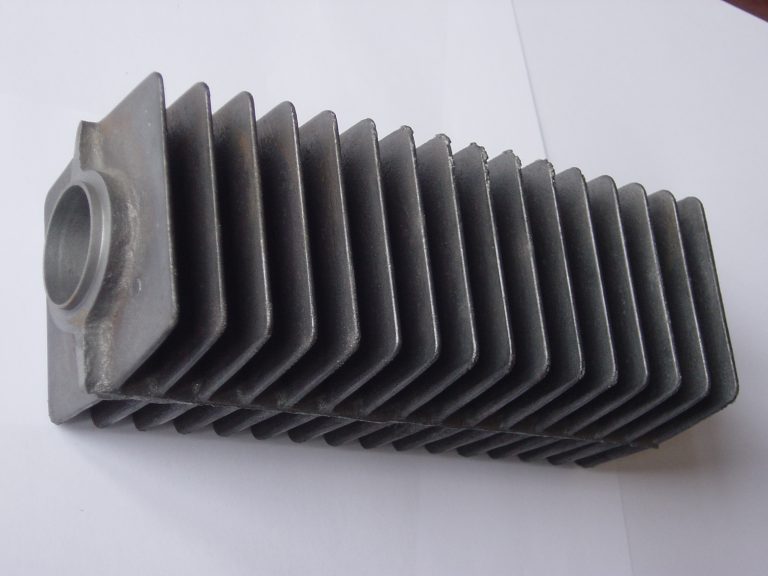

A csövek 200-250 mm hosszú, hat, vagy négyszögletű bordázattal ellátott elemekből állnak, melyeket laza illeszkedéssel felfűznek egy normálacél vagy saválló acél magcsőre, majd a magcsövet hidraulikusan nagy nyomással feltágítják, ezzel biztosítva a magcső és az öntött elem közötti fémes kapcsolatot.
Az öntöttvas-bordás csövek alkalmazhatók:
Ezekből a csövekből tervezünk és gyártunk füstgázhőhasznosítókat, ECO-kat és csőregisztereket.
Az öntöttvas-bordás csövek főbb műszaki adatai:
A magcső anyaga: St. 37.4, St 35.8 I-III, saválló acél
| mérete: | normál acél | saválló acél | ||
| Ø25 x 2,6 | Ø25 x 2 | |||
| Ø38 x 2,6 | Ø38 x 2 | |||
| Ø57 x 2,6 | Ø57 x 2 | |||
| Magcső (mm) | Ø25 | Ø38 | Ø57 | Ø57 |
| Bordák mérete | 60 hatszög | 95 x 95 | 120 x 145 | 145 x 145 |
| Bordák osztása (mm) | 11,1 | 15,4 | 10 | 12,5 |
| Bordák száma (db/m) | 90 | 60 | 100 | 80 |
| Tömeg (kg/m) | 12 | 19,5 | 43 | 53 |
| Belső hőátadó felület (m2/m) | 0,0625 | 0,104 | 0,160 | 0,160 |
| Felületviszony | 9,7 | 10,2 | 18,7 | 19,1 |
| Külső hőátadó felület (m2/m) | 0,606 | 1,06 | 3 | 3,05 |
| Csőosztás | ||||
| Gázáramlás irányában | 65 | 100 | 150 | 150 |
| Gázáramlásra merőlegesen soros | 75 | 100 | 130 | 150 |
| Belső felületre vonatkoztatott hőátbocsájtó tényező forróvíz előállítása esetén, (W/m2K) vízsebesség 0,5 m/s , ha a füstgázsebesség: | ||||
| 4 m/s | 420 | 440 | 800 | 800 |
| 5 m/s | 480 | 500 | 900 | 900 |
| 6 m/s | 530 | 550 | 990 | 990 |

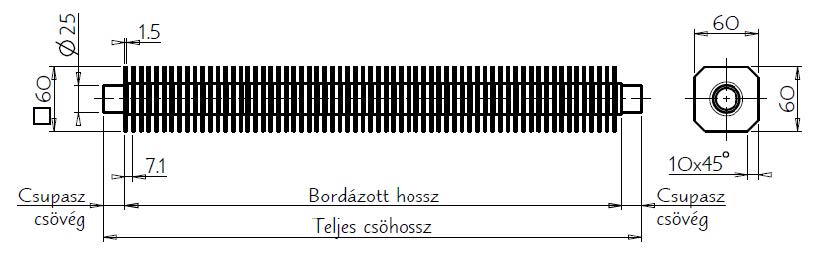

Az acélbordás cső Ø25 mm külső átmérőjű csőre felfűzött, kiperemezett bordákból áll.
A bordákat a csőre lazán felfűzik, axiális irányban összeszorítják, majd a csövet belső hidraulikus nyomással, (hideg folyatással) feltágítják. Ez utóbbi művelet biztosítja a cső és a bordák közötti fémes kapcsolatot.
A bordáscső készülhet:
– szénacél magcsővel és bordákkal, tűzi horganyzással vagy anélkül
– saválló acél kivitelben
Bordáscső adatai:
Borda külső méret: 60 x 60 mm
Osztás: 7,1
Hőátadó felület:
Borda: 0,895 m2
Sima cső: 0,0785 m2
Csőosztás: 65 mm (javasolt)
Tömeg: 6,7 kg/fm (Ø25×2,5 mm acél magcső esetén)
Bordasűrűség: 141 borda/fm
